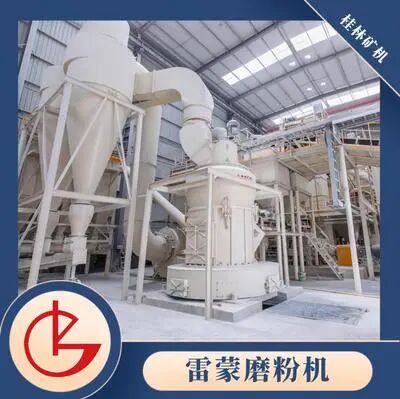

物料经颚式破碎机破碎成小于35mm的物料，经斗式提升机提升到储料斗，再由电磁振动给料机定量送入主机腔进行研磨，主机腔内支承在梅花架上的4个磨辊装置绕中心轴旋转，磨辊在离心力的作用下向外摆动，从而使磨辊压紧磨环，磨辊同时绕磨辊轴自转。被旋转的铲刀扬起的物料被抛向磨辊与磨环之间，因磨辊的滚碾而达到粉碎和研磨作用。

磨碎的粉末被鼓风机的气流吹到主机上方的分级机进行分筛，细度过粗者仍落入主机内重磨，细度合乎规格者随风流入双旋风收集器，收集后经出粉管排出即为成品（成品粒度可高达400目），净化后的气流经双旋风收集器上端的管道流入鼓风机，风路是循环的，除鼓风机至研磨室为正压外，其余管路内气流均在负压下流动，室内卫生条件较好。由于物料所含水份在研磨时受热蒸发为气体，管路中各法兰接合处、进料口等处泄入风管的气体导致循环风路中的风量增加，这些增加风量经鼓风机和主机之间的余风管导至脉冲收集器，随同风流带入的粉末经脉冲收集器收集后，由脉冲收集器上端的引风机口排入大气。

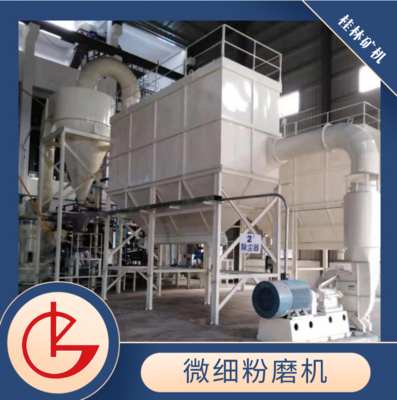

3、GKW1270微粉机

GKW 系列微细粉磨机是我公司结合将近 50 余年的物料加工经验，开发的中小型微细粉磨机。

应用范围：广泛用于玻璃、橡胶、医药、陶瓷、油漆等化工、建材行业粉磨各种硬度在莫氏硬度 7 级以下、湿度在 6% 以下非易燃易爆的非金属矿粉。如：滑石、重晶石、锰矿石、铁矿石、粘土、长石、云母等。

1. 突破硬物料、粉状物料、滑石及粉煤灰等物料的研磨

2. 设备易损件消耗费用低；

3. 设备维护、保养、更换易损件方便；

4. 设备单位能耗小、产量高，为用户能够创造更好的经济效益。

主要用于硬度不大于6级脆性物料的粉碎，如重钙（方解石、大理石、白云石等）、重晶石、滑石、石膏、石油焦、白炭黑、水镁石、氢氢化铝、钛白粉、硅灰石、高岭土、膨润土、稀土等物料的粉碎加工。

设备工作原理与特点：

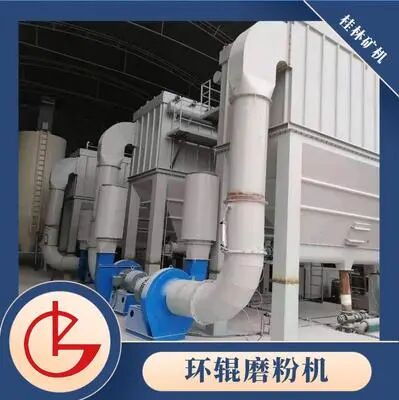

GKH系列新型环辊磨是采用冲击、挤压、研磨的原理对物料进行粉碎，粉碎副多层、多个的结构使该产品具下列特点：

与国内同类环辊磨产品相比较，粉碎副采用组合式结构，传动主轴采用多角菱形结构，设备粉碎能力强，维修少，使用成本低。

破碎比大，能量利用率高。进料粒度＜10mm的颗粒料，一次性能加工为＜10µm的微粉（D97%的标准下），且其中-2.5µm的细粉占40%左右，比表面积大。

产品粒度好、稳定。主机配内置分级机构，分级轮结构独特，分级效果好，无大颗粒污染。可根据需要无极调节产品细度。

环保、节能。负压状态下生产，工作环境粉尘少；采用半自动控制加以独特的工艺，大幅度提高生产效益，降低能耗。

磨耗小。磨轮、磨圈采用特殊耐磨合金钢或高铬制造，使用寿命提高2～3倍。

消震、结构紧凑。主机底座采用整体铸钢件结构，既保证结构强度，而且消震性能好。
