医疗器械设计与制造相关的专业展会「Medtec Japan 2025」于4月9日至11日，在东京Big Sight会展中心成功举办。本届展会为第16届，共吸引了包括44家海外企业在内的478家企业和团体参展，三天期间总计来场人数达17,261人。

【医疗器械】

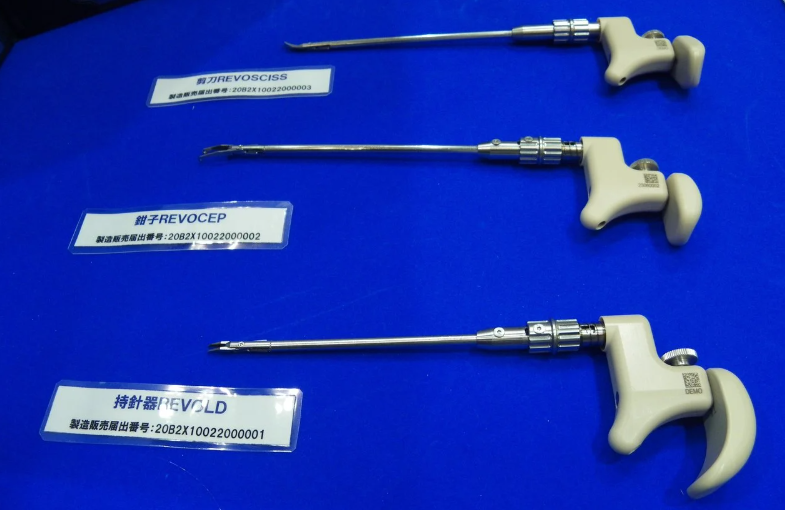

在医疗器械设计与制造领域，对日本国内企业创新产品进行表彰的「Medtec创新大奖」中，野村Unison公司凭借“REVO系列单轴旋转型手术器具”荣获优秀奖，并在合作公司展台展出（图1）。该系列涵盖手术所需的持针器、钳子、剪刀等工具。其特点是采用专利技术，仅需拇指与食指即可操作手柄，实现单轴结构下的剪切部开合、锁定与旋转功能。

图1　单轴旋转型手术器具（野村Unison）

虽然未参展，但大奖则由Zeon Medical公司的“Zemex可动端导管”获得。该产品用于ERCP（内窥镜逆行性胰胆管造影）检查及内窥镜胆道处理。通过内部导丝驱动，其末端可向两个方向弯曲。其弯曲部采用ePTFE材料，实现导管尖端的急剧弯折和内腔保持的双重性能。

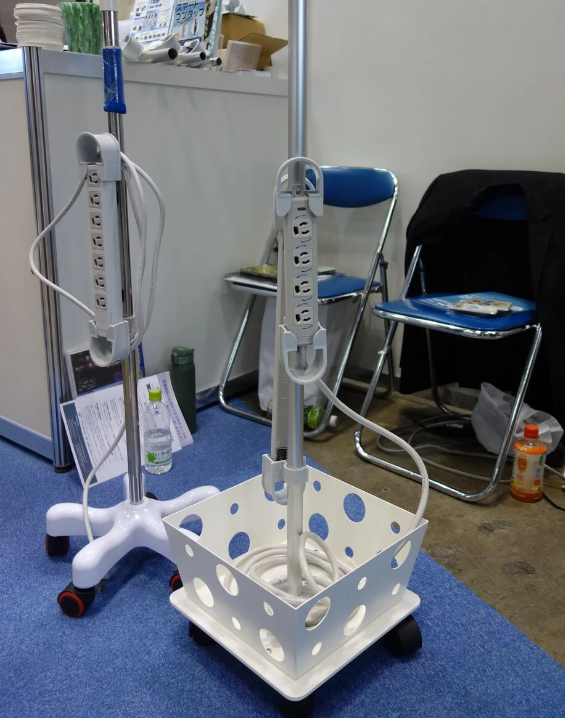

来自千叶县东葛地区的中小制造企业联合体“东葛医疗制造会”展出了多个医疗器具和设备。长浦制作所展示了用于手术室等场所的点滴架电源管理辅助装置“Smart Kon Tap”（图2），该产品可固定在点滴架杆上，安全地整理电缆。上方的支架设计可防止点滴液泄漏流入插座。开发过程中，多次根据千叶县内医院的实际需求进行改良。

图2　点滴架电源管理辅助装置（长浦制作所）

【设计技术・设备】

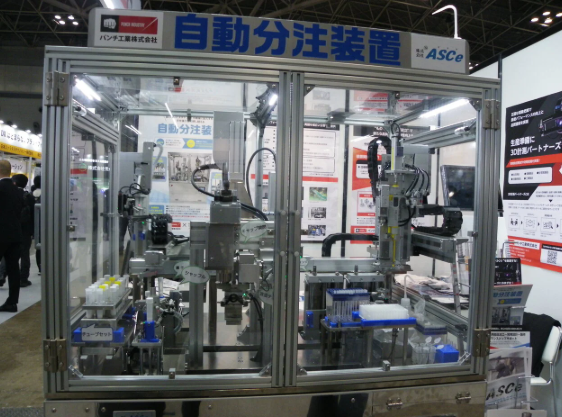

Punch工业集团公司ASCe展示了一款用于从牛奶中检测奶牛疾病的自动化装置（图3）。来自奶农的检测样本使用两种不同方式密封：按压式与旋转式。该装置可通过摄像头识别瓶盖类型，并分类处理。随后读取液面高度，用移液器吸取样本并依序注入检测用深孔板，实现流程全自动化。

图3　自动分注装置（Punch工业、ASCe）

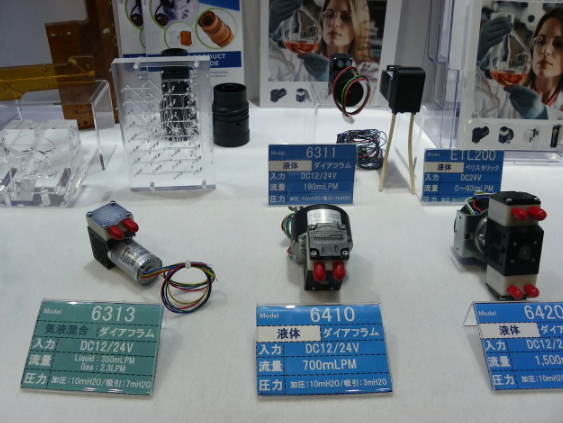

Daitron公司展出了Gardner Denver品牌的液体隔膜泵、气液混合隔膜泵以及树脂多层歧管（图4）。其中气液混合泵适用于体外诊断设备的废液处理，可根据废液量选用不同型号，接液部提供耐药性强的PTFE材质。电机方面，用户可在高性能长寿命的BLDC电机和低成本DC电机之间选择。树脂多层歧管采用25种以上树脂材料，最多支持6层叠加，形成复杂流路结构，无需复杂配管。

图4　隔膜泵与树脂多层歧管（Daitron）

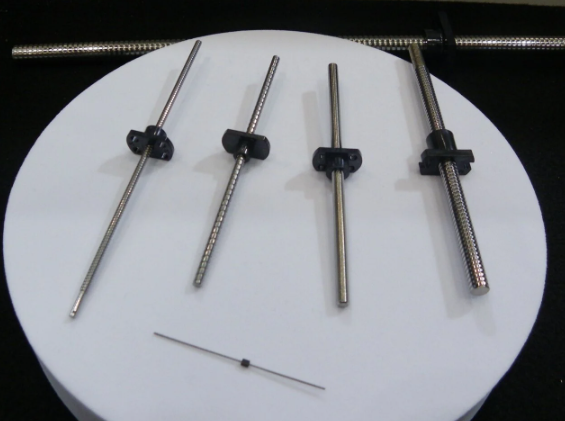

精密轴制造商三和Needle Bearing展示了利用其精密研磨加工技术开发的滑动螺杆。展品包括用于牙科麻醉装置和PCR检测设备的φ3滑动螺杆，以及φ0.55的极小型滑动螺杆（图5），后者具备极小公差，间隙可调整至2μm。据称，该滑动螺杆价格仅为滚珠螺杆的1/5，且效率提升约20%，达75%。

图5　极小滑动螺杆（三和Needle Bearing）

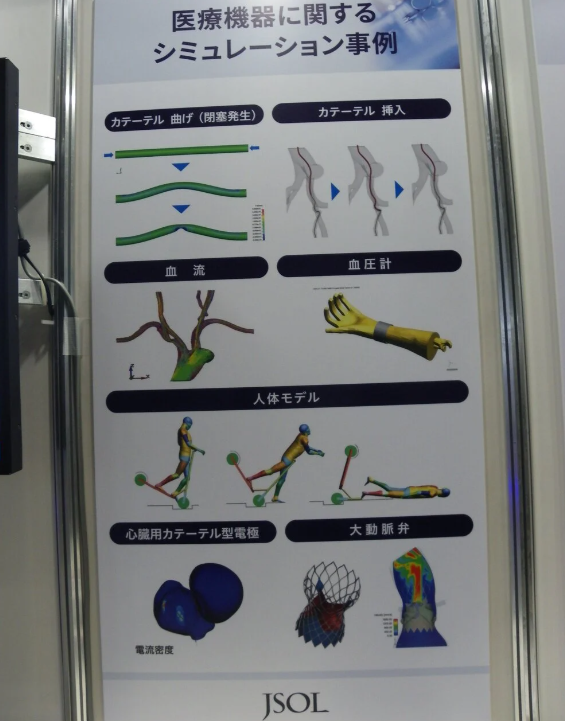

JSOL公司展示了非线性结构分析软件「Ansys LS-DYNA」在医疗领域的仿真应用示例，包括支架支撑结构的弯曲与收缩、导管的弯曲与插入、血管内血液流动及人体损伤分析等（图6）。

图6　医疗仿真应用示例（JSOL）

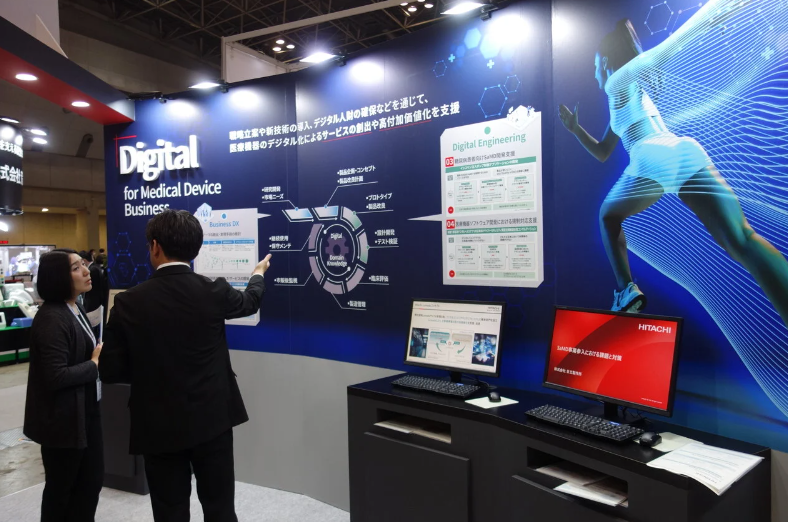

日立制作所展示了面向计划进入医疗领域的企业提供的咨询服务（图7），协助企业发现主题并制定实现路径。具体案例包括胰岛素注射泵控制应用程序的开发。不仅涉及医疗器械本体开发，也涵盖通过数字化转型实现产品高附加值的全流程支持。

图7　医疗领域业务拓展咨询展示（日立制作所）

【成型与加工技术】

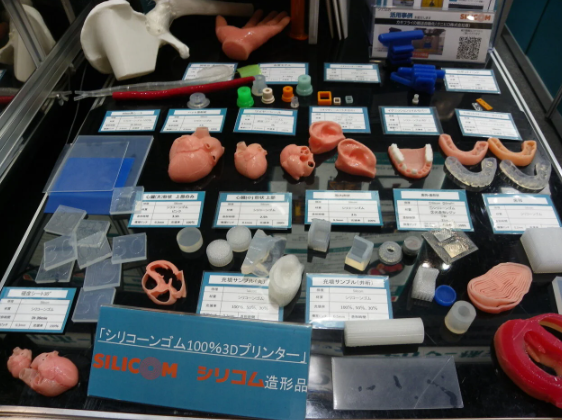

Hotty Polymer公司展示了其自研使用LAM（液态层叠成型）技术、支持100%硅橡胶材料造型的3D打印机“SILICOM”及其打印样品。机型分为标准型（SS-01）与桌面型（SD-01），前者最大打印尺寸为W140×D140×H80mm，硬度支持30°、40°、50°，并提供6种标准色。展品涵盖心脏、血管、耳朵等医疗模型，亦包括用于牡蛎炸物自动搬运的机器人手部、车用线束密封件等（图8）。

图8　硅橡胶成型品（Hotty Polymer）

BMF Japan展示了其高精度3D打印机“microArch”、材料开发与打印服务。该打印机基于DLP技术，采用其自研的PµSL（投影微立体光刻）技术。展出包括使用该机打印的医疗样品，如尺寸为1.2×2×0.15mm、分辨率为10μm的心血管支架（图9），以及使用氧化铝陶瓷材料打印、尺寸为9.7×5.4×7.4mm的内窥镜部件等。

图9　1.2×2×0.15mm的心血管支架（BMF Japan）

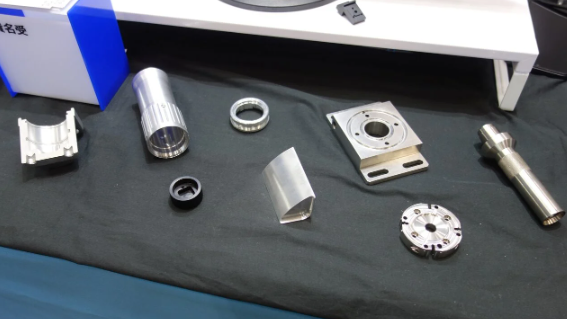

从事FA设备设计与部件加工的ZESTIA公司，积极开拓医疗市场。其具备从设计至组装的全流程支持能力，擅长通过内部模具设计与仿真评估后，进行几十至数百件的小批量压铸生产（图10）。

图10　支持小批量生产的制造服务（ZESTIA）
