导言
当下，工业 4.0 深度落地，人形机器人赛道全面爆发，运动控制领域的位置传感器迎来全新的技术考验与市场机遇。传统传感器频频遇阻，而基于电磁感应原理的电感式集成芯片，凭借磁场免疫、环境耐造、极致集成的核心优势，成为破解工业 “微型化” 与 “鲁棒性” 刚需的关键答案。
01
工业升级，传统传感器痛点凸显

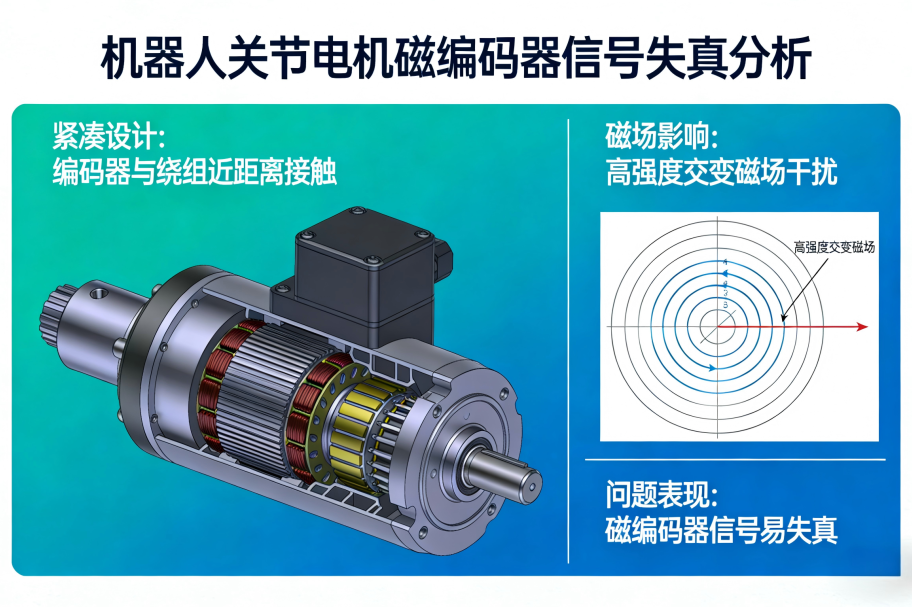

机器人关节电机日趋紧凑，编码器与绕组近距离接触，高强度交变磁场让磁编码器信号易失真；
工业现场的油污、震动等恶劣环境，又使光电编码器故障率高、频繁停机，严重影响作业效率。

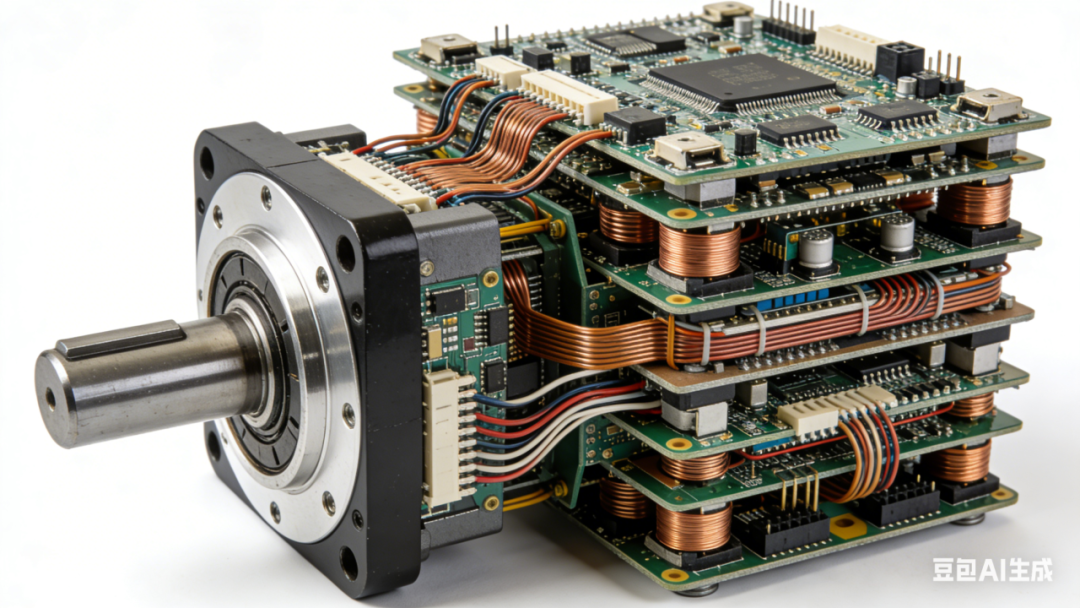

早期电感式编码器也存在多芯片堆叠的弊端，元器件繁多、链路长，体积大，低成本方案可靠性低，难以适配严苛的关节环境。
integrated circuit
工业传感早已要求稳工作、精工作、小体积，电感式传感技术向极致集成演进，成为行业必然趋势。
02
电感式传感器，简构之下的精密内核
不同于光学码盘、磁性元件的复杂设计，电感式编码器以简洁的结构实现了高精度的角度检测，核心仅由三部分组成，却藏着巧妙的传感逻辑：
01
激励线圈
圆环形绕制的基础组件，负责产生稳定的基础电磁场，为整个传感过程提供能量源；
02
正交接收线圈
采用特殊正交形状绕制，能确保感应信号呈现标准的正弦与余弦分布，这是精准捕捉角度变化的基础；
03
定制转子
独特的 “花瓣状” 金属结构，是感应角度变化的关键媒介，其极对数设计直接影响角度检测的精度与范围。
电感式角度传感原理示意图
当交流电通过激励线圈，感应电压在转子内部激发电涡流。这个反向磁场会部分抵消接收线圈中的感应电压。随着转子的转动，由于其特殊的极对数设计（如5极对或16极对），转子与接收线圈之间的“投影面积”会随角度发生周期性变化。对于N极对的线圈，其投影面积遵循以下精确的数学比例：
03
道芯全集成 SoC，四大优势直击行业痛点
在电感式传感领域，道芯科技凭借自研的全集成 SoC 芯片实现技术突破，从底层电路架构到算法性能全面升级，打造出更适配工业 4.0 与人形机器人的传感方案，四大硬核优势尽显技术实力：
创新信号链架构，极致降噪捕捉微末细节
电感传感的核心难点，在于从复杂环境中捕捉微弱的角度信号，就像在闹市中听清一根针掉落的声音，降噪能力是关键。道芯科技提出新型放大解调信号链架构，利用混频技术从根源抑制电路本身的显著噪声，让有效信号清晰显现。

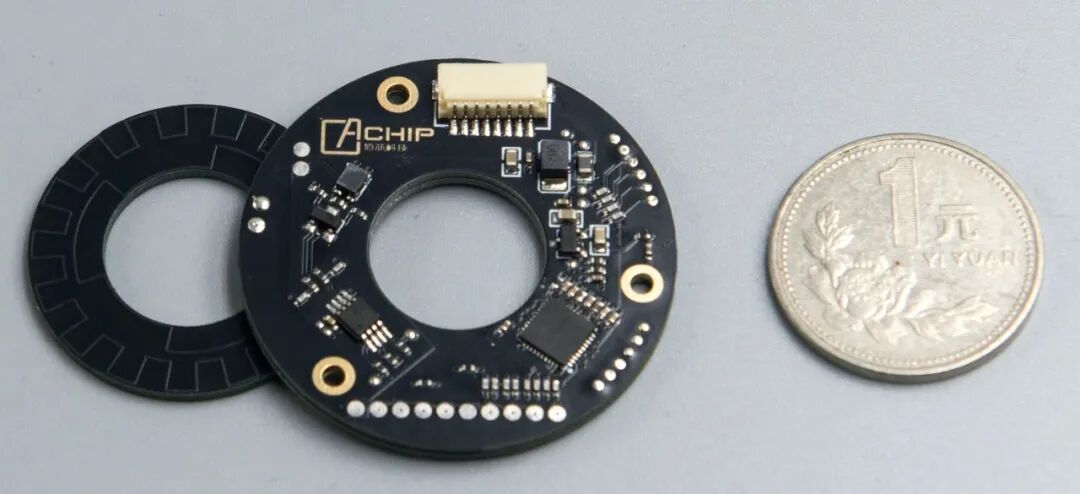

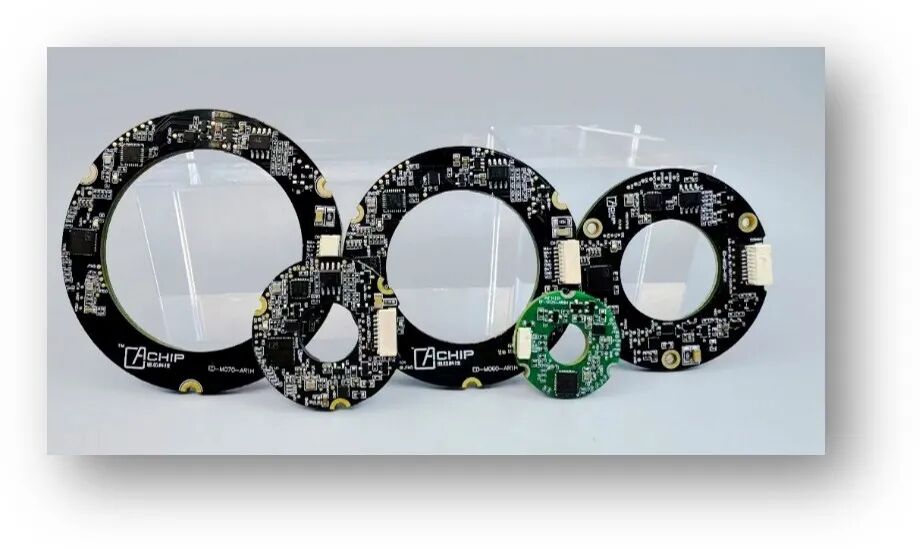

在外径仅 60mm 的编码器应用中，道芯方案可实现20 位无跳码的静态有效分辨率，哪怕是极其细微的角度偏移，都能被精准捕捉，为高精度运动控制提供了核心支撑。

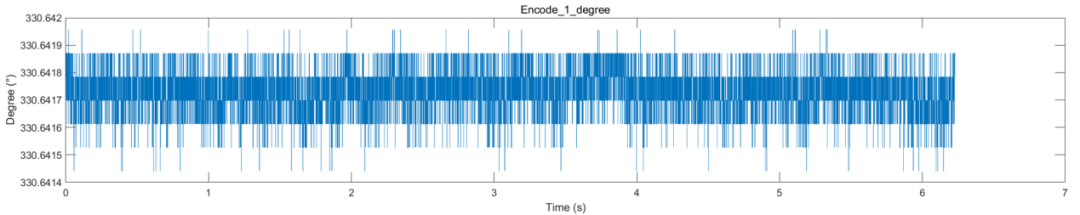

静态噪声
数模协同消除策略，打破精度瓶颈适配复杂场景
传感器安装后的机械偏差、全温区工作的温度漂移，是影响检测精度的两大 “头号敌人”，传统方案往往难以兼顾校准效果与功耗、易用性。
道芯科技采用分布式失调消除策略，通过数模协同的方式搭建多通道闭环反馈回路，针对不同来源的信号误差做分化处理，从芯片内部直接解决系统误差。
这一方案不仅功耗更低、应用更友好，更让编码器的精度实现质的突破：✅ 典型条件下精度达 0.005°；✅ -40~125°C 全温区范围内，绝对精度漂移小于 0.02°；✅ AirGap 在0.3mm~1.5mm 范围内实现宽安装容差，大幅降低现场安装的工艺要求，提升实际应用的便捷性。
真正全集成系统，小身材迸发大能量

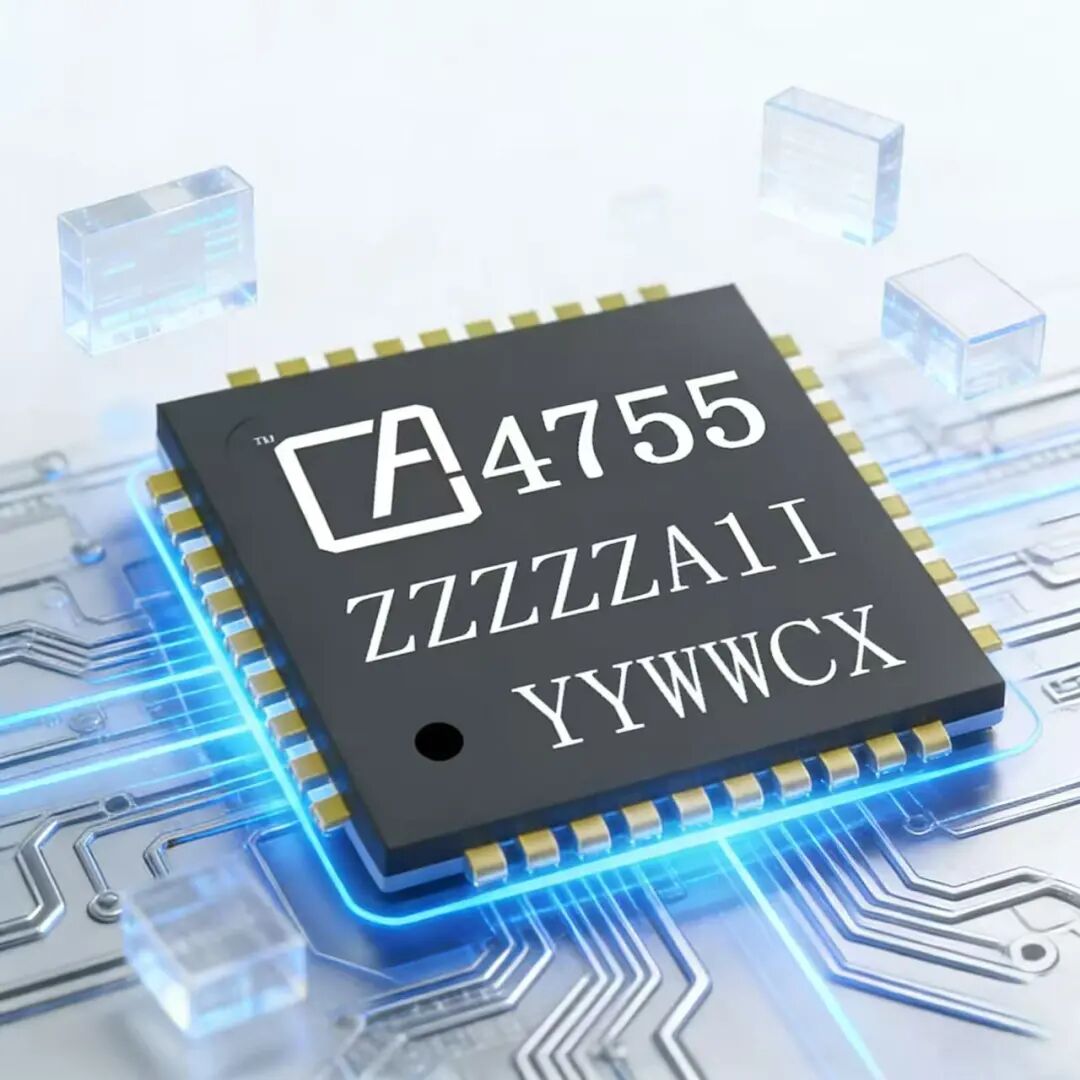

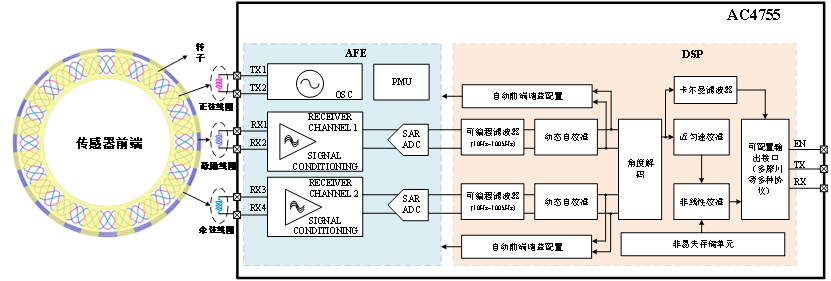

道芯科技的突破，远不止简单的部件集成，而是实现了真正的片上系统（SoC）：将高可靠线圈激励、高精度信号调理、高性能模数转换（ADC）及专用数字信号处理（DSP）电路，全部集成在单颗芯片上。
极致的集成设计让芯片拥有 “小身材”，却能适配工业极端场景的 “大能量” 需求：既满足机器人关节等场景的微型化要求，其强大的处理能力还能完美支持高转速、低延时的工作需求，让机器人关节反应更迅速、运动更丝滑，全场景覆盖工业运动控制的多样需求。
灵活极对数定制，精准匹配客户差异化需求
不同工业场景、不同客户对传感器的精度与体积需求差异显著，一味追求高精度可能导致体积超标，过度压缩体积又会牺牲检测性能。
道芯科技的传感器前端支持1~255 极对等多种配置，专业团队可根据客户的实际需求，提供精度与体积的最优折中方案，确保在受限的空间内发挥出传感器的最大性能，真正实现 “按需定制”，适配人形机器人、工业自动化等多领域的差异化应用。
总结回顾
技术落地，电感式集成芯片开启传感新未来
工业 4.0 与人形机器人的发展，离不开高性能位置传感器。电感式集成芯片凭借抗磁场干扰、环境适应性强、高精度、小体积等优势，完美适配工业升级需求。
道芯科技以全集成 SoC 芯片为核心，从底层解决传统传感器痛点，为工业自动化、人形机器人等领域提供更稳定、精准的传感方案，成为运动控制传感新核心，驱动智能工业高效发展。
