2025年7月，东莞可锐电子发布车规级片式压敏电阻新品，其4000A/cm²的通流密度和<1ns的响应速度，让新能源汽车电源保护系统的安全性提升30%。这个被工程师称为"电路安全阀"的元件，正从传统的防雷领域向智能汽车、5G基站等高端场景渗透。当电压异常波动时，它如何在纳秒级时间内完成"从绝缘到导通"的转变？2025年碳化硅、氮化镓等新材料的应用，又将如何改写行业规则？
1
微观结构决定的"电压敏感"特性

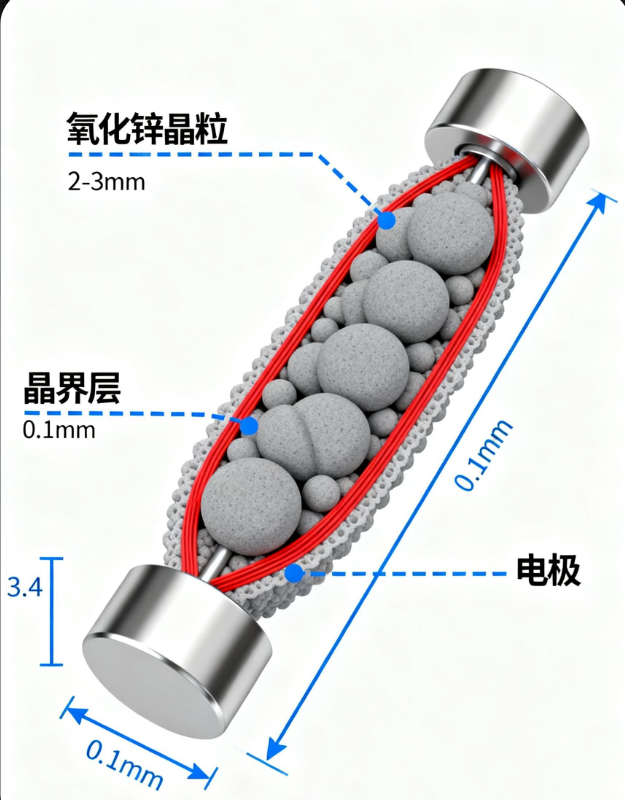

压敏电阻的核心奥秘藏在其微观结构中。以氧化锌为主要材料（占比90%以上）的陶瓷基体，通过特殊烧结工艺形成氧化锌晶粒与晶界层交替排列的结构。扫描电镜下可见，氧化锌晶粒直径约10~100μm，电阻率仅0.1Ω·cm，如同无数微小导体；而晶粒间的晶界层厚度不足1μm，电阻率却高达10⁸Ω·cm，形成天然绝缘屏障。
这种"导体-绝缘体"复合结构，赋予压敏电阻独特的非线性伏安特性。当两端电压低于压敏电压（V1mA）时，晶界层如同反向偏置的二极管，仅允许微安级漏电流通过（通常<50μA）；一旦电压超过阈值，晶界层中的电子通过隧道效应瞬间导通，电阻值从兆欧级骤降至欧姆级，将过电压钳位在安全范围。这种转变速度可达25ns，相当于光速穿越地球直径的时间。
2
三大关键参数决定保护能力
选择压敏电阻需重点关注三个核心指标。压敏电压（V1mA）是指通过1mA直流电流时的端电压，常见范围5V~620V（可锐电子数据），误差通常控制在±15%以内。例如保护220V交流电路时，需选择V1mA=470~480V的产品（按经验公式U1mA=2.2×Uac计算）。
通流容量衡量浪涌承受能力，以8/20μs脉冲电流波形为测试标准。普通消费电子用压敏电阻约2000A，而车载级产品如可锐GRACE系列可达8000A，能承受雷击或电机启停产生的强浪涌。残压比（残压与压敏电压之比）则反映钳位效果，优质产品可低至1.8，意味着620V压敏电压的器件在过压时仅输出1116V，有效保护后级电路。
3
从汽车电源到智能手表的全场景防护

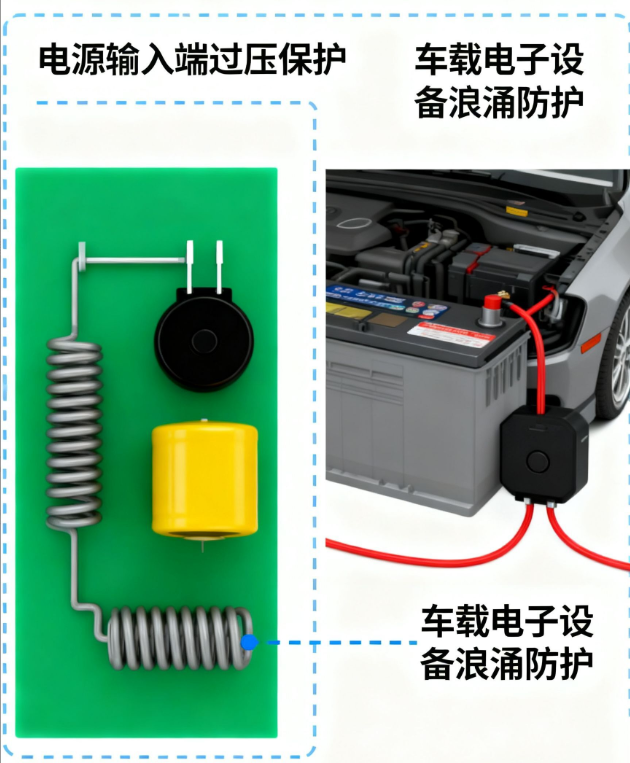

在新能源汽车领域，压敏电阻已成为电池管理系统（BMS）的关键元件。如车载电源保护电路中，它与TVS管配合组成两级防护：当充电桩浪涌电压侵入时，压敏电阻先通过4000A/cm²通流密度快速泄放能量，再由TVS管进行精细钳位。可锐电子的AEC-Q200认证产品，已实现-55℃~125℃宽温工作，满足电机控制器、CAN总线等场景需求。
消费电子则推动小型化突破。顺络电子的0201封装压敏电阻（尺寸0.6mm×0.3mm），成功应用于智能手表电源管理模块，其0.1pF级结电容避免干扰射频信号。而在5G基站电源中，风华高科的14D系列压敏电阻，通过117J能量耐量（2ms脉冲）抵御电网波动，保障设备全年无间断运行。
4
2025年：新材料与集成化浪潮
行业报告显示，全球压敏电阻市场规模将在2030年达120亿美元，中国企业占据55%份额。技术突破集中在两方面：碳化硅、氮化镓等宽禁带材料的引入，使通流密度提升至传统氧化锌器件的3倍；而多层共烧工艺让元件厚度从1mm降至0.2mm，适配折叠屏手机等超薄设备。
顺络电子在2025慕尼黑电子展上展示的纳米晶界调控技术，通过掺杂稀土元素使晶界层均匀性提升20%，漏电流降低至10μA以下。可锐电子则开发出智能自诊断压敏电阻，内置微型温度传感器，当元件老化时主动上报状态，这一技术已被特斯拉4680电池包采用。
从防雷器到芯片级保护，压敏电阻的进化史正是电子设备安全防护的缩影。随着新能源、AIoT等领域的爆发，这个不起眼的陶瓷元件，正以材料创新和结构革命，守护着万亿级电子市场的稳定运行。
