Application of Tool Presetter
对刀仪在
数控机床的应用
机床对刀仪是一种用于数控机床的刀具测量与补偿装置，其核心作用是快速、精确地确定刀具的几何参数，并自动建立工件坐标系，从而显著提升加工效率和精度。
对刀仪作用

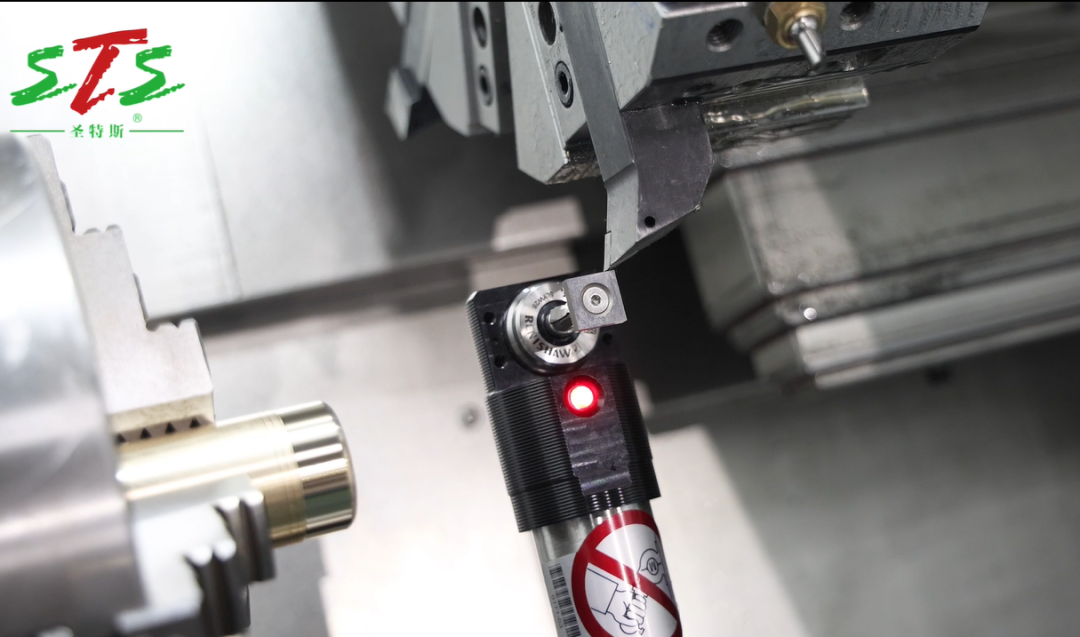

对刀仪通过自动化测量减少人工干预，在机床返回机械参考点后，通过移动刀具接触对刀仪的高精度探针（如四面探针），触发传感器锁定进给轴位置。数控系统结合位置反馈数据自动计算刀具偏置值，实现刀具长度和直径等参数的初始标定，替代传统试切方法，避免了人工测量误差和工件报废风险。
对刀仪支持加工过程中的动态监测与补偿，具体包括：
刀具磨损与破损监测
定期自动测量刀具磨损量，当误差超过预设阈值时触发报警或停机，便于及时补偿或更换刀具。
热变形补偿
检测机床运行中因丝杠热伸长导致的刀尖位置变化，并自动修正刀补值，维持加工尺寸稳定性。
20
26

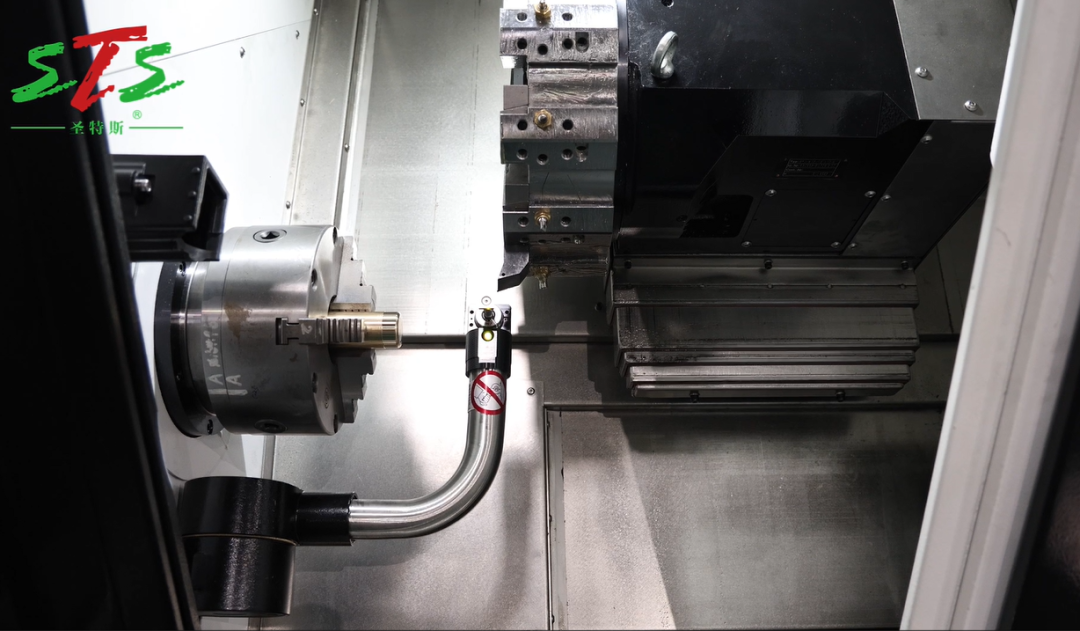

对刀仪的自动化功能可集成到无人化加工流程中，例如全自动对刀臂（HPMA）可通过M代码编入加工程序，实现刀具磨损测量、补偿及破损监测的自动执行，配合自动上下料机构，减少人工干预，提升生产连续性。
对刀仪的精度直接影响加工质量，其重复定位精度可达1μm，旋转重复精度为5μm（15英寸以下卡盘），足以满足大多数高精度加工需求，减少甚至消除试切步骤。

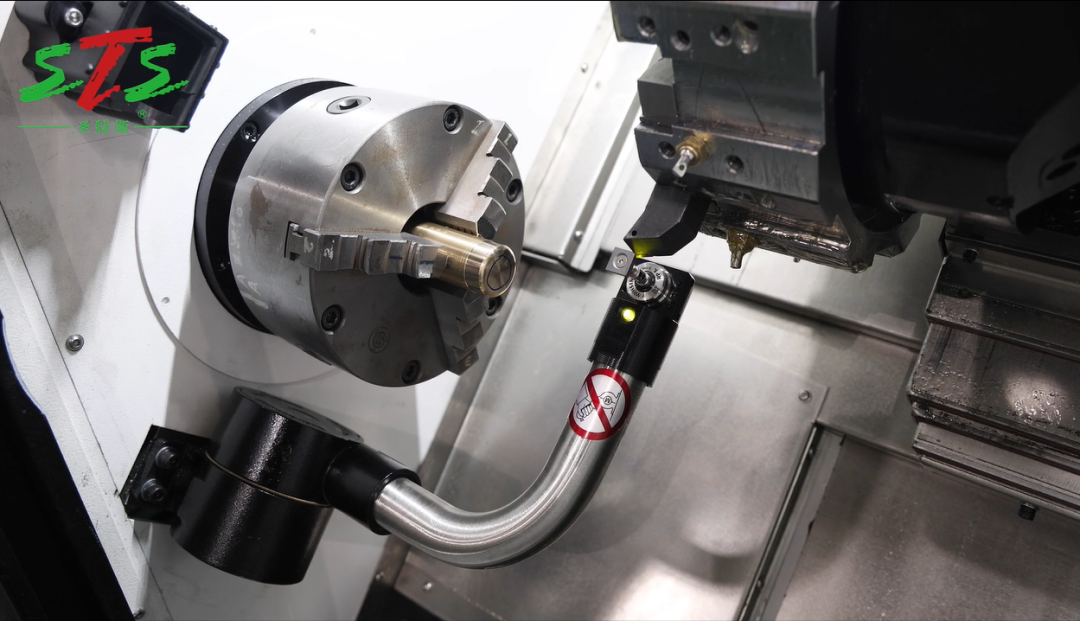

对刀仪演示
